TVS管和ESD二極管的關系和區別

發表日期:2022-09-27瀏覽:1533

提及“二極管”,就不得不提TVS二極管和ESD二極管。在電子電路防護方案設計中,時常會用到TVS瞬態抑制二極管、ESD靜電保護二極管、陶瓷氣體放電管GDT、壓敏電阻MOV、自恢復保險絲PPTC、半導體放電管TSS等等,其中TVS管和ESD二極管最為相似。那么,它們之間有什么關系呢?有何不同呢?


關于這個話題,很早之前,東沃電子(DOWOSEMI)就科普過了,從工作原理來看,TVS管和ESD二極管之間并沒有什么差異,但是從應用、封裝、功率來看,二者之間區別還是很大的,具體體現在:

1)應用:TVS管瞬態功率大、浪涌吸收能力強、響應速度快,在電路中起到防浪涌過電壓保護的作用,主要用于電源輸入端;而ESD二極管是起到靜電防護的作用,主要用于各類高速通信通訊端口,比如:HDMI接口、USB3.0接口、RJ45端口、RS-485/232、1000M以太網POE、天線接口、CAN總線等等,ESD保護管正極連接到信號引腳的公共端,負極接到被保護引腳,起到釋放靜電的作用!

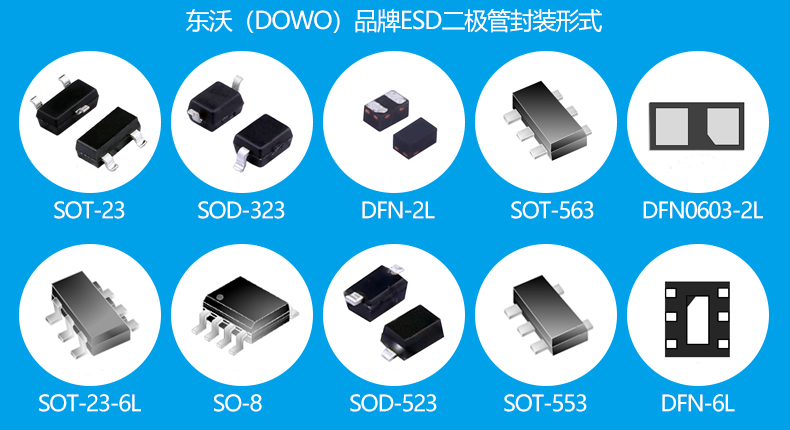

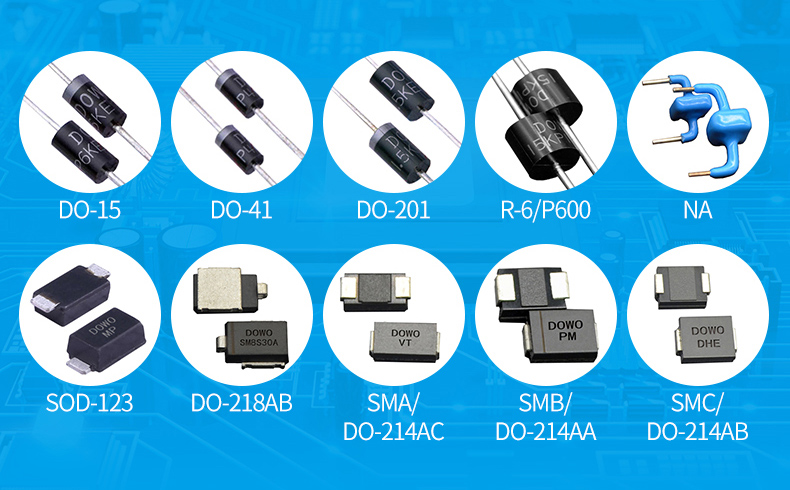

2)封裝:TVS管有直插和貼片之分,一般只有2個引腳,屬于兩腳器件,封裝有DO-41、DO-15、DO-201、P600、NA、SOD-123、SMA、SMB、SMC、DO-218AB等等。ESD二極管一般都是貼片形式的,引腳有2個、3個、5個、8個、10個、16個、18個、20個等等,封裝有SOT-23、SOT-553、SOT-563、SO-8、QFN-16L、MSOP-10L、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2020-3L、DFN-3L、DFN-6L、DFN-8L、DFN-9L、DFN-10L、DFN-16L、SOT-523、DFN0603-2L、SOT-23-6L、SOD-323、SOD-523、DFN-2L、SOD-323F、SOD-723、SOD-923、SOT-143、SOT-353、SOT-363、DFN-18L等等

3)功率:TVS管的瞬態峰值脈沖功率一般都比較大,最低200W,最高可達30000W甚至更高,工作電壓3.3V到600V甚至更高;ESD二極管的功率一般比較低,工作電壓也比較低,工作電壓是根據IC芯片電壓來設計的,有:2.8V、3V、3.3V、4.5V、5V、6V、7V、8V、9V、12V、13V、15V、18V、22V、24V、26V、36V等等。具體型號,詳見東沃電子TVS管和ESD二極管產品手冊。


關于“TVS管和ESD二極管的關系和區別”這個話題,就分享到這兒了!想了解更多有關TVS管和ESD二極管型號、選型、應用、樣品、價格、方案設計、EMC測試等方面的信息,可直接咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱工
