TVS二極管20V型號,怎么選型選用?

發表日期:2022-10-19瀏覽:797

工作峰值反向電壓在TVS瞬態抑制二極管中,是一個很重要的參數,也是選型第一步需要確認的參數。TVS管工作峰值反向電壓低至3.3V,最高可達到600V,能夠滿足不同客戶的保護需求。近日發現,常有客戶前來東沃電子(DOWOSEMI)咨詢“20V貼片TVS二極管型號怎么選型選用”這個話題。那么,20V貼片TVS二極管,有哪些型號呢?如何選型選用呢?

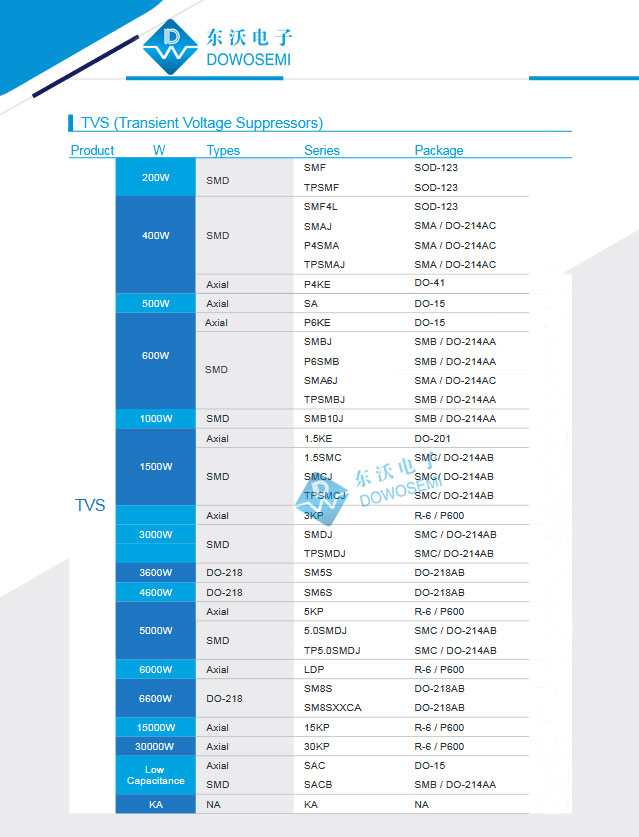

查看東沃電子TVS瞬態電壓抑制二極管產品手冊可知,電壓為20V的TVS管有:

1)貼片TVS管:SMF20A、SMF20CA、TPSMF20A、SMF4L20A、SMAJ20A、SMAJ20CA、TPSMAJ20A、TPSMAJ20CA、SA20A、SA20CA、SMBJ20A、SMBJ20CA、SMA6J20A、SMA6J20CA、TPSMBJ20A、TPSMBJ20CA、SMB10J20A、SMB10J20CA、SMCJ20A、SMCJ20CA、TPSMCJ20A、TPSMCJ20CA、

SMDJ20A、SMDJ20CA、TPSMDJ20A、TPSMDJ20CA、SM5S20A、SM6S20A、5.0SMDJ20A、5.0SMDJ20CA、TP5.0SMDJ20A、TP5.0SMDJ20CA、SM8S20A、SM8S20CA、SM8T20A、SM8T20CA……

2)直插TVS管:3KP20A、3KP20CA、5KP20A、5KP20CA、LDP20A、LDP20CA、15KP20A、15KP20CA、20KP20A、20KP20CA……


以上列舉的是部分常用20V瞬態抑制TVS二極管,關于其具體參數,以雙向TVS二極管SMDJ20CA為例,查看TVS-SMDJ Series Datasheet可知:

√ 峰值脈沖功率:3000W
√ 最小擊穿電壓:22.20V
√ 最大擊穿電壓:24.50V
√ 測試電流:1mA
√ 漏電流:2uA
√ 工作峰值反向電壓:20V
√ 峰值脈沖電流:92.59A
√ 最大鉗位電壓:32.4V
√ 絲印標識:DEV
√ 封裝形式:SMC/DO-214AB

細心的電子工程師會發現,所有20V的TVS二極管,它們的最小擊穿電壓、最大擊穿電壓、工作峰值反向電壓、最大鉗位電壓值都是一樣的,最大不同的是峰值脈沖電流、功率和封裝形式,具體選用選型,還是需要結合電路情況和保護需求來選擇。有關TVS二極管選型選用方面的知識,可以多看看這篇干貨:http://www.pjqrj.com/zhinan/detail/1.html
