當前位置:東沃電子官網首頁>產品百科>ESD靜電二極管

1G以太網接口ESD靜電保護元器件:SD05CL

發表日期:2022-11-16瀏覽:1120

關于“靜電保護元器件”這個話題,東沃電子DOWOSEMI科普過很多次了,尤其是那些熱銷、暢銷型的物料型號。接下來,東沃電子要科普的也是一顆熱門的靜電保護元器件:SD05CL。科普SD05CL這顆物料之前,先來看看這段描述:The SDxxCL Series are ultra-low capacitance transient voltage suppressor arrays, designed toprotect applications such as portable electronics and smart phones. This series is availablebidirectional configurations and is rated at 300 Watts for an 8/20us waveshape. At higher operatingfrequencies or faster edge rates, insertion loss and signal integrity are a major concern. This seriesoffers a ultra-low capacitance and low leakage current in a miniature SOD-323 package.


從上述文中可知,SDxxCL系列ESD靜電保護二極管是低結電容、300W功率、SOD-323封裝,具體參數詳情,查閱東沃電子DOWOSEMI“ESD-SDxxCL Datasheet”產品手冊可知:

1)SDxxCL系列靜電保護元器件特性

√ IEC 61000-4-2等級4靜電防護:±15kV接觸放電和±15kV空氣放電
√ IEC 61000-4-4 EFT保護:40 A(5/50ns)
√ 雙向
√ 低鉗位電壓
√ 符合ROHS
√ 保護一個電源或I/O

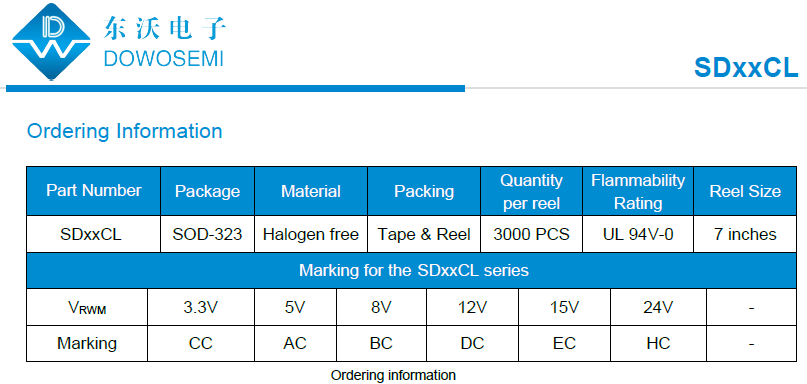

2)SDxxCL系列靜電保護元器件型號

SD03CL(絲印CC)、SD05CL(絲印AC)、SD08CL(絲印BC)、SD12CL(絲印DC)、SD15CL(絲印EC)、SD24CL(絲印HC)。

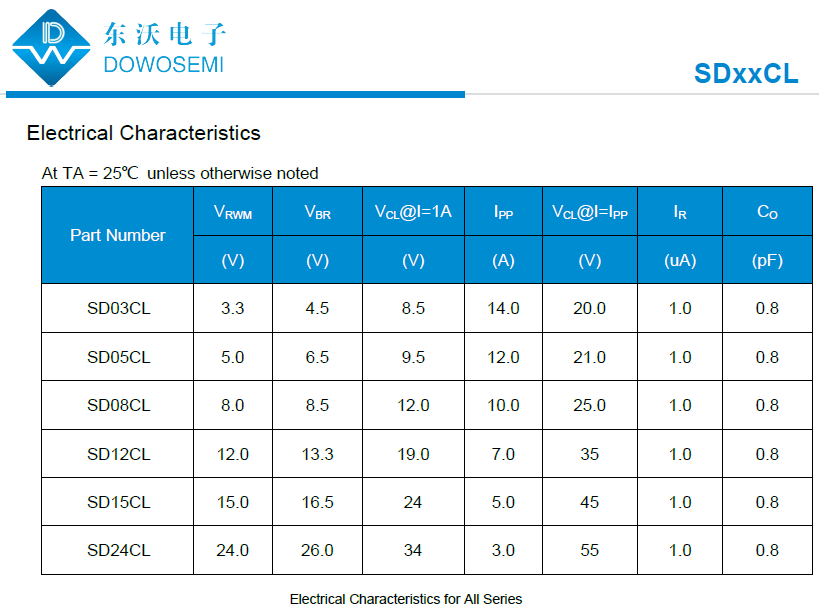

3)SD05CL靜電保護元器件參數

·工作電壓:5V
·擊穿電壓:6.5V
·鉗位電壓:9.5V
·峰值脈沖功率:300W
·峰值脈沖電流:12A
·漏電流:1uA
·結電容:0.8pF
·封裝形式:SOD-323

4)SDxxCL系列靜電保護元器件典型應用

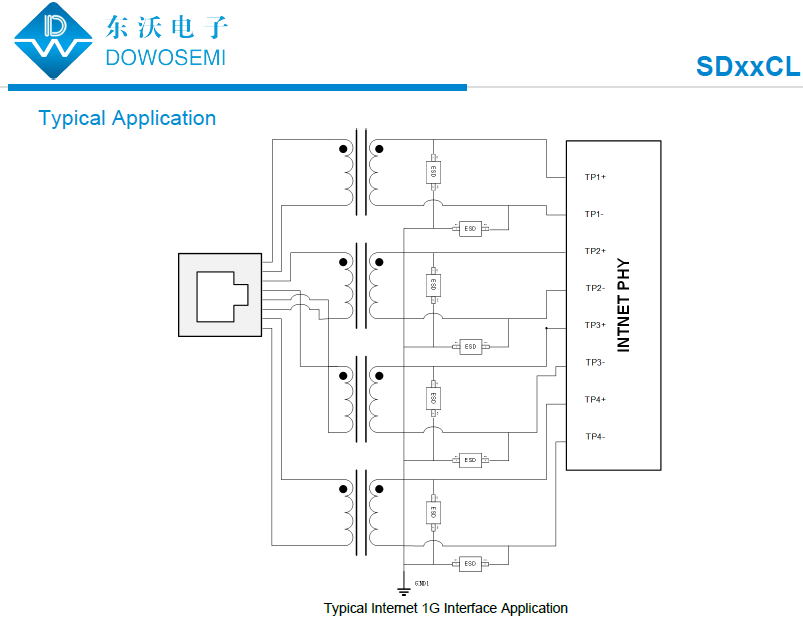

SDxxCL系列靜電保護元器件在1G以太網接口的典型應用保護方案設計圖如下所示:


想了解更多有關SDxxCL系列(SD03CL、SD05CL、SD08CL、SD12CL、SD15CL、SD24CL)靜電保護元器件參數、應用、價格、交期、樣品等方面的信息,可直接咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱工
