當前位置:東沃電子官網首頁>產品百科>ESD靜電二極管

ESD二極管(TVS管陣列)PESD5V0S2BT

發表日期:2023-10-07瀏覽:607

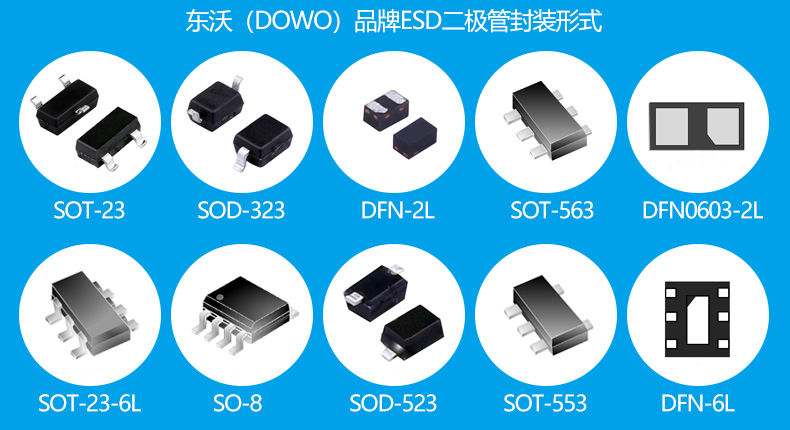

在USB、HDMI、RS-485、RS-232、VGA、RJ11、RJ45、BNC、SIM、SD等多種通訊接口中,經常能看到ESD二極管(TVS管陣列)的身影。ESD二極管(TVS管陣列)是由多個不同布局的TVS晶體或二極管設計的具有特定功能的多路或單路ESD靜電保護元器件。關于ESD二極管(TVS管陣列)的選型選用,需要根據電路板布局和接口類型來選擇不同封裝形式的ESD二極管,具體詳情可咨詢東沃電子FAE工程師。


東沃電子推出的PESD5V0S2BT這顆ESD二極管(TVS管陣列),相信很多電子工程師并不陌生。近日,常用客戶前來東沃咨詢PESD5V0S2BT這顆物料的信息。查閱東沃電子“ESD-PESD5V0S2BT Datasheet”產品規格書可知:

1)ESD二極管(TVS管陣列)PESD5V0S2BT特性

√ Protecting one bidirectional or two unidirectional lines
√ Low clamping voltage
√ Low leakage current
√ IEC 61000-4-2 ±30kV Contact ±30kV Air
√ IEC 61000-4-5 (Lightning) 16A (8/20μs)
√ RoHS compliant

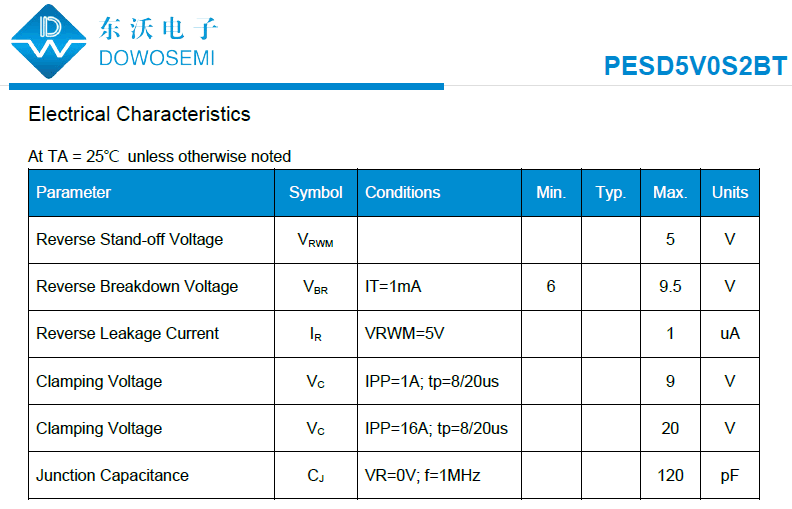

2)ESD二極管(TVS管陣列)PESD5V0S2BT參數

√ 峰值脈沖功率Peak Pulse Power (8/20μs):350W
√ 峰值脈沖電流Peak Pulse Current (8/20μs):16A
√ 反向工作電壓Reverse Working Voltage:5V
√ 最小擊穿電壓Breakdown Voltage:6V
√ 鉗位電壓Clamping Voltage:20V
√ 結電容Junction Capacitance:120pF
√ 封裝Package:SOT-23

3)ESD二極管(TVS管陣列)PESD5V0S2BT應用

ESD二極管(TVS管陣列)PESD5V0S2BT專用于保護連接到電源、數據和傳輸線的敏感元件,使其免受由ESD(靜電放電)、CDE(電纜放電事件)和EFT(電快速瞬變)引起的過電壓影響。PESD5V0S2BT廣泛應用于便攜式電子產品、監控系統、服務器、通信系統等領域。

關于ESD二極管(TVS管陣列)PESD5V0S2BT相關的知識就分享到這兒了。東沃電子推出的PESD5V0S2BT現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產需求、免費樣品、免費EMC測試、免費方案設計或整改優化,具體詳情咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱工
