超低電容TVS二極管陣列DW05DUCF-B

TVS二極管陣列DW05DUCF-B是一款超小型化、超低電容值、低限制電壓硅材料的靜電保護器件。ESD靜電保護二極管DW05DUCF-B，完全直接取代了行業傳統聚合物或陶瓷材料的開啟電壓高、一致性不強同時耐受性較差的ESD保護元件。

TVS二極管陣列DW05DUCF-B，DFN1006封裝，尺寸大小為 1.0mm*0.6mm*0.5mm，大大的節約了PCB板有效空間。DW05DUCF-B，低箝位電壓，大大地提高了對被保護電路的安全性；0.5pF 超低電容值，適用于各類超高速數據線接口及傳統低速數據ESD靜電保護。超低電容TVS二極管陣列DW05DUCF-B廣泛應用于USB2.0、USB3.0、HDMI、STB、以太網接口等產品數據線路接口上，是一種高效率的ESD靜電防護器件。

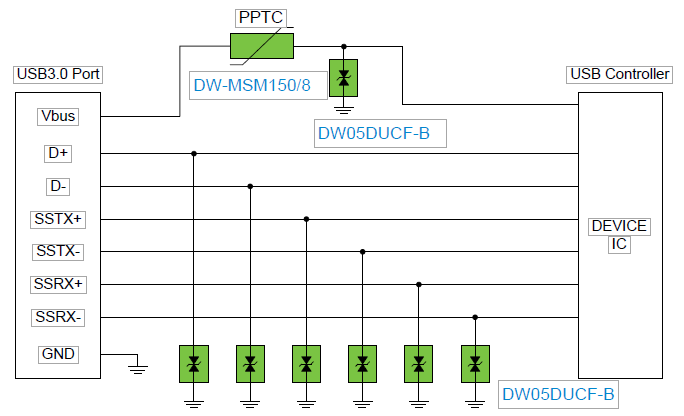

DW05DUCF-B在USB3.0接口靜電保護應用的方案圖：

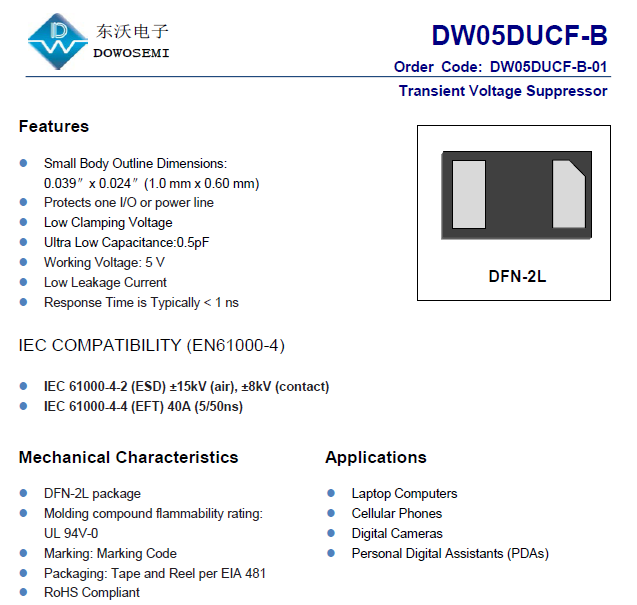

超低電容TVS二極管陣列DW05DUCF-B參數特性：
