“超低電容TVS”成為了近段時間客戶咨詢的重點物料。在咨詢的過程中，很多客戶經常把ESD靜電保護二極管也稱為TVS二極管，超低電容ESD靜電保護器件也叫超低電容TVS。ESD二極管是由多個TVS晶?；蚨O管采用不同的布局設計成具有特定功能的單路或多路保護器件。ESD二極管是用在通信接口上做靜電保護，其結電容一般都比較低；TVS二極管是用在電源線上做防浪涌過電壓保護，其結電容都很高?？蛻糇稍儭俺碗娙軹VS”，毋庸置疑，指的是超低電容ESD二極管，用在通信接口做靜電保護。

通信接口種類詳解

通信接口種類有很多，主要有：USB2.0接口、USB3.0接口、USB3.1接口、RS-485接口、RS-232接口、SIM卡接口、TYPE-C接口、IIC接口（I2C接口）、CAN-BUS總線接口、SD卡接口、快充USB接口、快充電源接口、100M網絡接口、1000M網絡接口、10000M網絡接口、POE接口、HDMI接口、HDMI1.3接口、HDMI1.4接口、HDMI2.0接口、XDSL接口、DVI數字視頻接口、ESATA接口、DISPLAY視頻接口、T1E1接口、VGA模擬視頻接口、Audio耳機和麥克風、LVDS接口、MMC卡接口、RF/GPS天線接口、LIN-BUS總線接口、5V直流電源接口、12V直流電源接口、12V汽車電源接口、24V汽車電源接口、48V電源接口、天線端口、GPIO 3V接口、GPIO 3.3V接口、GPIO 5V接口、220V電源接口等等，不同的通信接口對應ESD靜電保護方案不同，保護器件選型也不一樣。

超低結電容TVS，0.5pF以下

在通信接口靜電防護放設計過程中，接口傳輸速率越高，所要求ESD靜電保護器件的結電容值越低。之前，東沃電子FAE電子工程師曾經提及過：“USB2.0接口傳輸速度480Mbit/S，要求的ESD二極管結電容值要小于5pF；USB3.0接口傳輸速度4800Mbit/S，要求的ESD二極管結電容值要小于1pF；TYPE-C接口傳輸速度10000Mbit/S，要求的ESD二極管結電容值要小于0.5pF。那么，多大結電容值歸類為超低電容TVS行列之中呢？一般而言，結電容值低于0.5pF以下，屬于超低電容TVS。

超低結電容TVS，型號有哪些？

根據TVS二極管廠家東沃電子供應的ESD二極管產品手冊查詢可知，超低電容TVS具體型號有：DW05DECS-B-E、DW3.3-4R2T-E、DW3.3-8R2P-E、DW05-2R2P-S、DW05-2RT3-E、DW05-2RT5-E、DW05-4R1M-S、DW05-4R2PC-S、DW05-4R2P-S、DW05-4R3P-S、DW05-4RP-E、DW05-4RT3-01-E、DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-6R1N-E、DW05-14R2P-E、DW05D5UC-B-E、DW05D5UC-E、DW05DGCF-B-E、DW05DGCMS-BH-E、DW05DRF-B-01-E、DW05DRF-B-E、DW05DUCF-BF-E、DW05DUCMS-B-E、DW05LUC-S、DW05M2UC-E、DW05PGCF-B-E、DW05R-E、DW15PGCF-B-E、RCLAMP0524P等等。

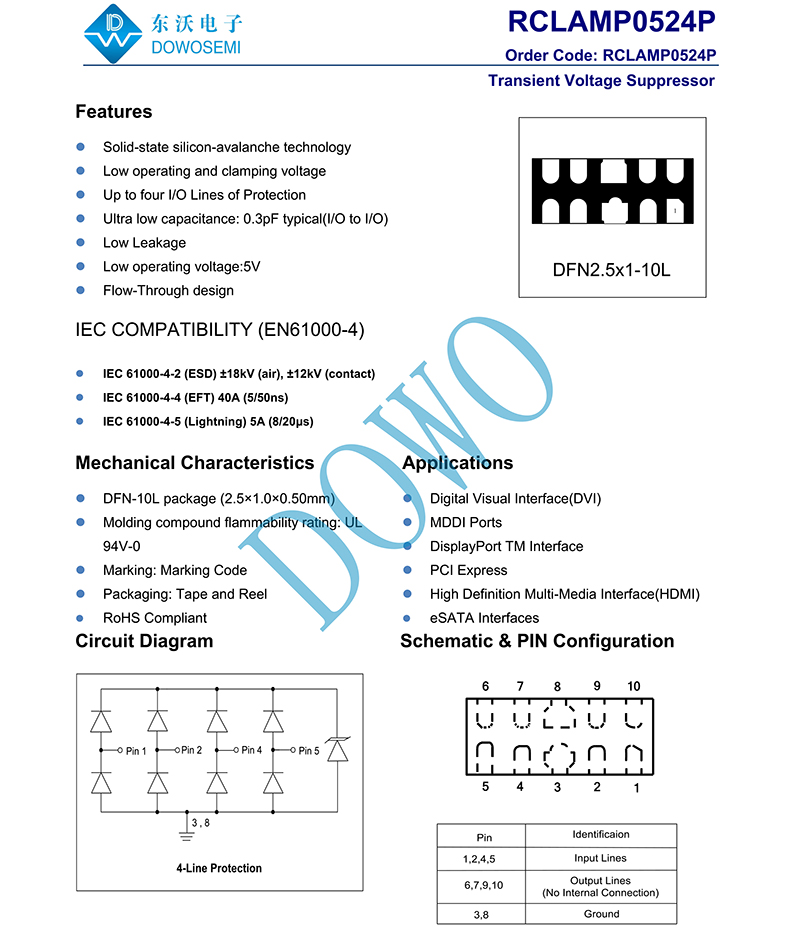

RCLAMP0524P超低電容TVS，超低結電容0.3pF典型，固態硅雪崩技術、低工作電壓低鉗電壓、最多保護四個I/O高速數據線、低漏電流、優化的高速線流封裝設計，廣泛應用于數字視頻接口（DVI）、MDDI端口、高清多媒體接口（HDMI）、DisplayPort、TM接口、PCI快車、eSATA接口等高速數據接口領域。RCLAMP0524P具體參數如下：

超低電容TVS型號具體參數詳情，詳見對應的產品數據手冊，可隨時向東沃電子索??！產品咨詢熱線：136 7581 6901（微信同號）朱經理
