電路保護器件選型，對于新老硬件電子工程師來說，可以不精通，但要熟練。只要是電子設備類產品，雷擊、浪涌、過電壓、過電流或靜電防護，是必不可缺少的。不同的電子設備產品，防護目的和EMC測試要求不同，所選用的電路保護器件也是有差異的。電路保護器件選型，是一門學問。那么，ESD二極管，靜電防護專用元器件，該如何選型呢？12V電壓的ESD保護器件型號有哪些呢？

ESD保護器件參數詳解

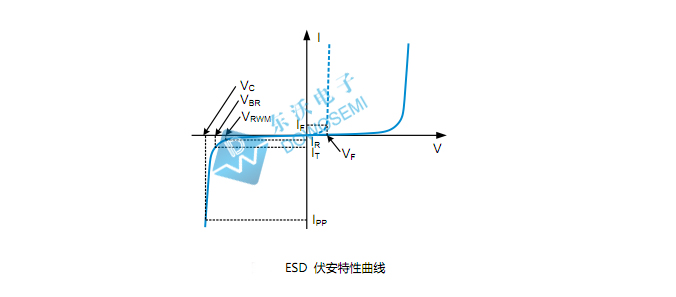

ESD保護器件選型技巧有很多，不管如何，萬變不離其宗。ESD保護器件的工作電壓、鉗位電壓、擊穿電壓、漏電流、峰值脈沖電流、結電容等等，是硬件電子工程師尤其要關注的參數。

1）工作電壓：允許長時間連續施加在ESD保護器件兩端的電壓，此時ESD是不導通不工作的，保持高阻狀態；
2）鉗位電壓：ESD保護器件流過峰值脈沖電流時，其兩端呈現的電壓，超過此電壓，ESD保護器件可能永久性損壞；
3）擊穿電壓：ESD保護器件開始工作時的導通電壓；
4）漏電流：在指定的直流電壓下，通過ESD保護器件的電流，漏電流越小，對保護電路的影響也就越小；
5）峰值脈沖電流：在8/20μs的波形下測量的；
6）結電容：在給定電壓、頻率條件下測得的值，此值越小，對被保護的信號傳輸影響越小；相同電壓的ESD保護器件，芯片面積越大結電容越大；相同芯片面積的ESD保護器件，工作電壓越高結電容越低；

12V電壓ESD保護器件

ESD保護器件工作電壓是根據IC工作電壓設計的，主要有2.8V、3V、3.3V、5V、12V、15V、18V、24V、36V等等。很多客戶前來東沃電子詢料，都是直接根據ESD工作電壓來詢料的。有12V電壓ESD保護管嗎？12V電壓ESD保護器件型號，有哪些？

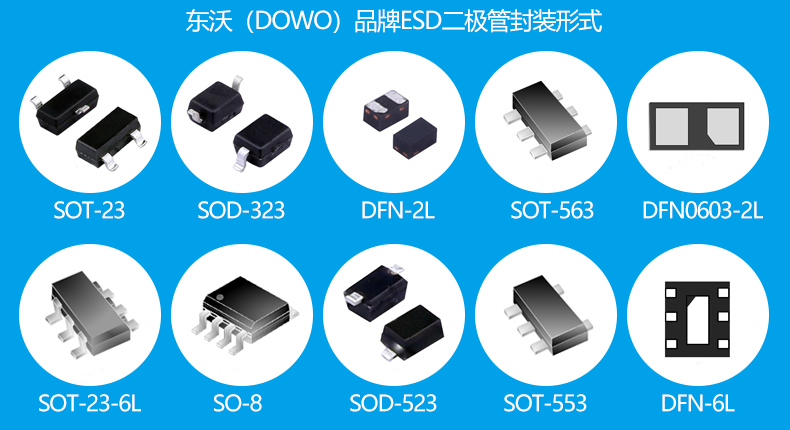

以國內專業的ESD品牌廠家東沃電子供應的ESD靜電保護器件為例，12V電壓ESD保護器件型號有：DW12DLC-B-S、DW12D-B-S、DW12DLV-S、DW12D3HP-S、DW12D5-E、DW12D5-S、SM712、DW12M2T-B-S、DW12M2T-S、DW12L-S、DW12R-S、DW12DF-B-E、DW12DRF-B-E、DW12P4N-S、DW12DP-S、DW12DF-01-E、DW12DF-S、DW12DF-E、DW12DS-B-E、DW12P4N3-S……

當然，東沃ESD保護器件新產品也在不斷研發之中，想了解更多有關ESD靜電保護器件，可隨時咨詢：136 7581 6901（微信同號）朱經理！
