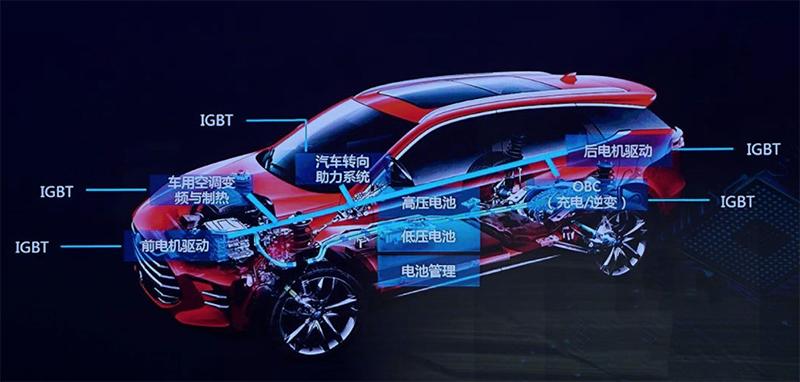

眾所周知，在所有工業控制系統中，變頻驅動器(VFD)和IGBT逆變器通常安裝在電動機的前端，以調節速度并節省能源。根據不同的輸入電壓要求，逆變器通常分為低壓(110V、220V、380V等)、中壓(690V、1140V、2300V等)或高壓(3KV、3.3KV、6KV、6.6KV、10KV等)。

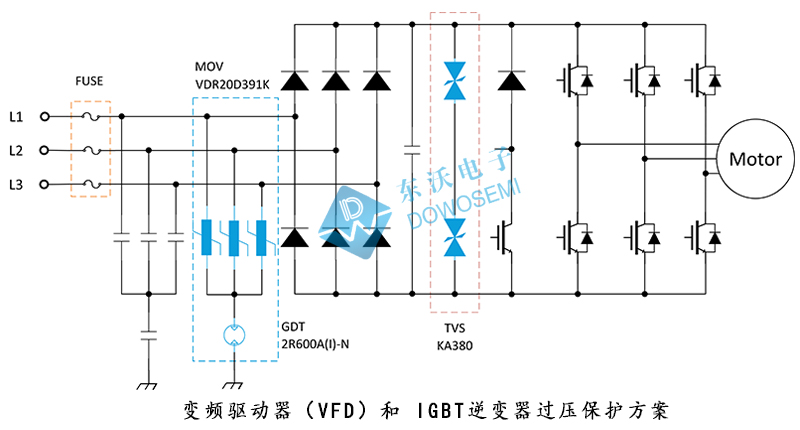

由于變頻驅動器(VFD)和逆變器是提供電源的關鍵組件，為此它們的性能和可靠性對于不間斷電源來說是至關重要的。接下來，電路保護元器件廠家東沃電子DOWOSEMI要介紹的是在惡劣條件下，如何確保變頻驅動器(VFD)和逆變器的可靠性？東沃電子資深技術團隊設計的變頻驅動器（VFD）和 IGBT逆變器過壓保護方案，如下圖所示：

從東沃變頻驅動器（VFD）和 IGBT逆變器過壓保護方案圖中可知，橙色方框用于交流線路熔斷器，提供過流或短路保護。藍色方框用于防止雷電或電源諧波電壓中斷的金屬氧化物壓敏電阻MOV，壓敏電阻由于其高功率性能而被廣泛用高壓交流電路。壓敏電阻額定值怎么選取選用選型呢？這將取決于浪涌電流的預期水平和所涉及的交流線路電路拓撲。

如果按照圖中所示，連接AC 380V電源，為了滿足3KA，8 / 20μs的雷電浪涌要求，可以選用三個20D391K壓敏電阻用于線對線(差模)保護，單個壓敏電阻可用于線對地（共模）保護，三個壓敏電阻以星形連接并與另一個陶瓷氣體放電管2R600A(I)-N分開將增強線到線和線到地保護。當然，壓敏電阻選型時，還必須考慮鉗位電壓。對于這種情況，當兩個20D391K壓敏電阻串聯連接以提供差動保護時，它們產生的鉗位電壓約為1400V。對于整流二極管、電容器和絕緣柵雙極晶體管IGBT，額定電壓應大于此值，以便為整個系統提供足夠的電壓保護。

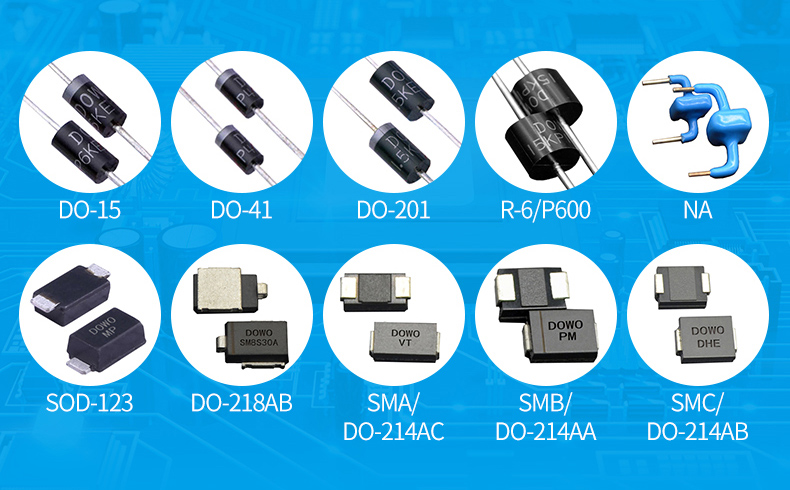

有時，為整個系統提供電壓保護是非常吃力的，尤其是對于600V或更高的高功率線路電壓應用而言。對于這種情況，東沃電子建議使用大功率TVS二極管。由于TVS二極管具有精確的低鉗位電壓能力，能夠為整流二極管，電容器和絕緣柵雙極晶體管IGBT提供差模保護。

上圖中的紅色方框顯示，東沃電子技術選用了2個KA380 藍寶寶TVS二極管，以在最大3KA，8 / 20μs的浪涌電流期間提供差模保護。東沃電子推出的KA380是一款雙向大功率TVS二極管，額定值為3KA(8 / 20μs)，斷態電壓為380V。兩個KA380藍寶寶 TVS二極管的最大鉗位電壓為1040V，遠遠低于壓敏電阻MOV的最大鉗位電壓。

由此可知，東沃變頻驅動器（VFD）和 IGBT逆變器過壓保護方案中選用的電路保護元器件，能夠為6單元絕緣柵雙極晶體管IGBT提供了出色的浪涌保護，將電路保持在正常工作條件下。同時，選用TVS二極管可為設計工程師在選擇整流二極管和絕緣柵雙極晶體管IGBT時提供更大的靈活性。

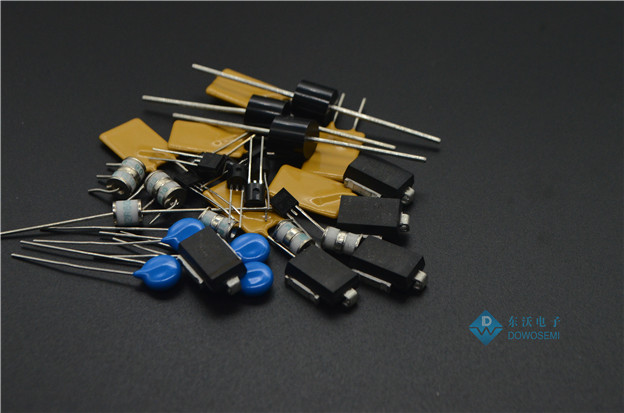

關于東沃變頻驅動器（VFD）和 IGBT逆變器過壓保護方案中選用的壓敏電阻20D391K、陶瓷氣體放電管2R600A(I)-N和大功率TVS二極管KA380，東沃電子已全面量產、穩定可靠、交期迅速、價格美麗，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
