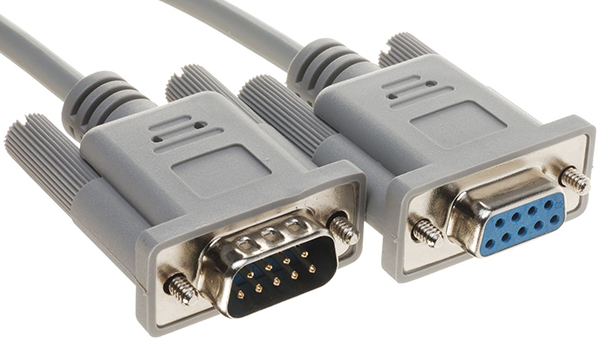

RS-232標準接口，又稱為EIA RS-232，是常用的串行通信接口標準之一，通常應用于距離較短的點對點通信。在實際應用中，RS-232接口在通信設備上作為調試接口、板間通信接口和監控信號接口時，一般傳輸距離比較短，不超過15米。調試用接口使用比較頻繁， 經常帶電插拔，因此RS-232接口容易收到過電壓、過電流、ESD靜電放電的沖擊；做短距離傳輸連接使用，有時會感應到雷擊強電磁干擾，若不采取保護措施，很容易導致RS-232接口芯片損壞。接下來，高品質電路保護器件廠商及電路保護解決方案服務商?hào)|沃電子（DOWOSEMI）針對RS-232傳輸接口浪涌過壓靜電放電問題進行了全方位保護方案設計。

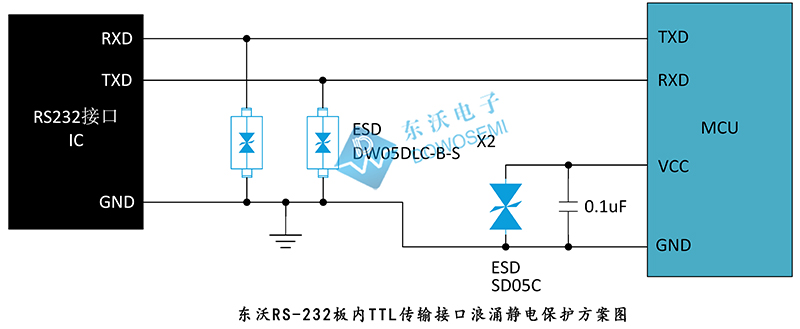

RS-232板內TTL傳輸接口浪涌靜電保護方案

RS-232接口多用于計算機與設備之間的通訊，用于數據監控及調試。在應用的過程中經常容易帶電插拔（如USB轉串口設備）造成靜電浪涌，同時通訊電纜也容易耦合外部的干擾對信號傳輸造成一定的影響，上述因素很容易造成單板內部通信接口芯片的損壞。因此，有必要對UART傳輸?shù)腡TL接口電路進行防護，保障板內MCU和232通信芯片的工作安全。東沃RS-232板內TTL傳輸接口浪涌靜電保護方案設計圖如下所示：

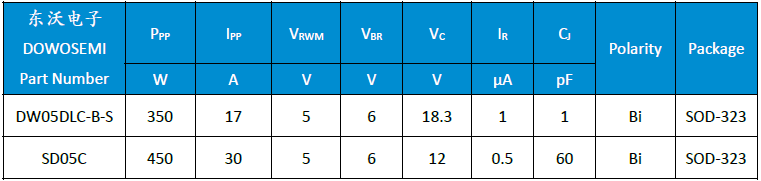

從方案圖中可知，電源部分浪涌防護，東沃電子技術推薦選用ESD二極管SD05C，最大浪涌電流峰值可達30A，低鉗位電壓特點，能保障MCU工作在安全電壓范圍，符合IEC 61000-4-2 (ESD)±30kV（空氣）和±30kV（接觸）標準。傳輸信號線靜電放電防護，推薦選用ESD靜電保護器件DW05DLC-B-S，工作電壓5V，結電容低至1pF，能保證MCU與接口芯片的高速信號傳輸，符合IEC 61000-4-2 (ESD)±30kV（空氣）和±30kV（接觸）標準。

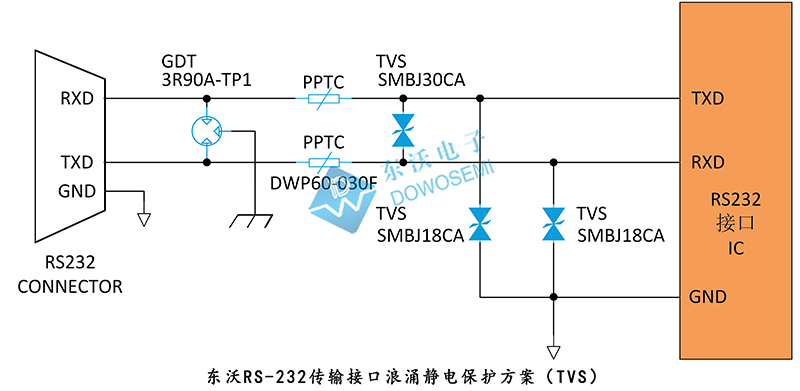

RS-232傳輸接口浪涌靜電保護方案（TVS）

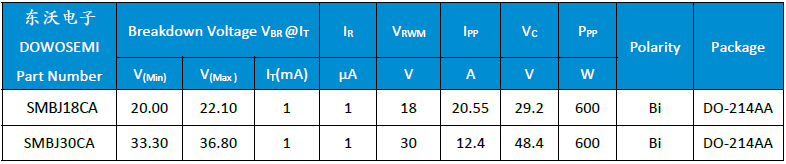

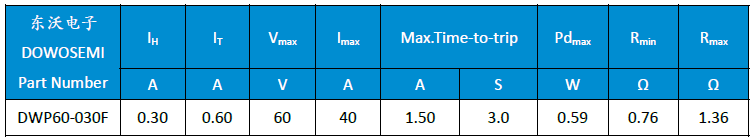

從東沃RS-232傳輸接口浪涌靜電保護方案（TVS）圖中可知，一級防護中，東沃電子技術推薦選用三端陶瓷氣體放電管（GDT）3R90A-TP1，中間選用自恢復保險絲DWP60-030F作過流保護。RS-232接口芯片輸出電壓一般為±9V，不會超過±12V，所以在RS-232傳輸接口二級防護上，推薦選用TVS二極管SMBJ18CA做共模、SMBJ30CA做差模保護方案。本方案由于TVS二極管結電容比較大，適合傳輸波特率低于9600b/s的應用場景。保護等級：1.2/50us 4KV、10/700us 6KV、8/20us 3KA。

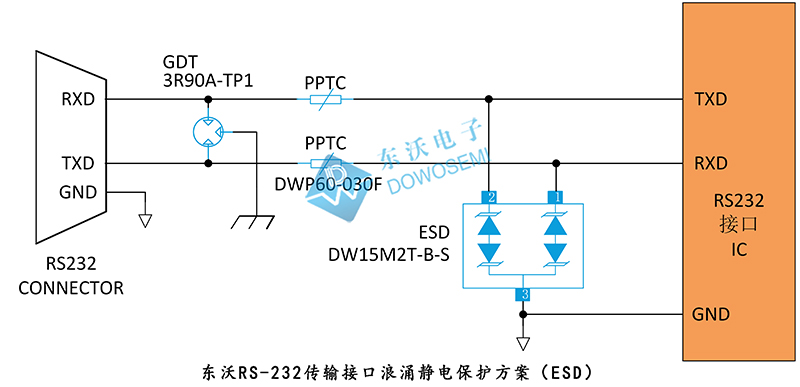

RS-232傳輸接口浪涌靜電保護方案（ESD）

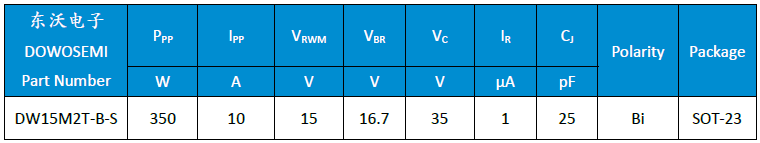

從東沃RS-232傳輸接口浪涌靜電保護方案（ESD）圖中可知，一級防護中，東沃電子技術還是推薦選用三端陶瓷氣體放電管（GDT）3R90A-TP1，中間選用自恢復保險絲DWP60-030F作過流保護。二級靜電放電防護中，推薦選用ESD二極管DW15M2T-B-S，RS-232接口專用靜電保護器件。DW15M2T-B-S工作電壓15V，SOT-23封裝，具有低鉗位、低結電容特點，符合IEC 61000-4-2 (ESD)±30kV（空氣）和±30kV（接觸）標準。本方案適合對傳輸波特率要求較高場合的應用場景。保護等級：1.2/50us 4KV、10/700us 6KV、8/20us 2KA。

以上東沃RS-232傳輸接口浪涌過壓靜電放電保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD二極管SD05C、DW05DLC-B-S、DW15M2T-B-S、陶瓷氣體放電管3R90A-TP1、自恢復保險絲DWP60-030F、TVS二極管SMBJ18CA、SMBJ30CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
