USB PD快充接口浪涌靜電保護用TVS二極管,如何選型選用?
發表日期:2023-07-27來源:www.pjqrj.com瀏覽:1451

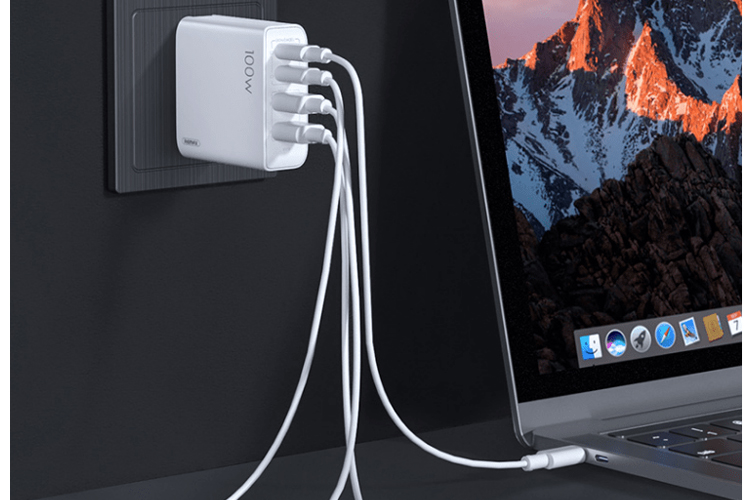

USB Power Delivery ,簡稱USB PD,是由USB-IF組織制定的一種快速充電規范,目前主流的快充協議之一。該規范可實現更高的電壓和電流,輸送的功率最高可達100瓦,并可以自由的改變電力的輸送方向。在日常使用USB PD快充充電器時,需要頻繁地?zé)岵灏?。如果其?nèi)部防護措施不到位的話,不僅會導致浪涌電流通過電源線進入內部電路損壞主控芯片,而且還容易引發輸出瞬間大電流,影響充電穩定和安全,甚至導致受充設備損壞。不僅如此,USB PD快充充電器和快充移動電源產品在使用中,很容易與人體或其他帶靜電物體產生接觸,而多數產品外殼的殼料與USB端口、呼吸燈、按鍵的連接處并不是無縫設計,外部靜電很容易通過接縫進入主板中,導致產品損壞。
為此,想要生產出一款穩定安全的USB PD快充產品,其EOS防護/ESD靜電保護措施必不可少。從物料成本、研發周期、生產流程等方面考慮,越來越多的廠商選擇在USB PD快充接口內置浪涌和靜電保護器件。那么,USB PD快充接口浪涌靜電保護選用什么型號的TVS二極管呢?國產品牌東沃電子(DOWOSEMI),一家專業高品質電路保護器件廠家及保護方案服務商,不僅擁有高可靠性的過壓過流保護器件和全面專業的ESD/EOS解決方案,而且還設有EMC測試實驗室,可免費提供浪涌及靜電防護測試及整改服務。
東沃USB PD快充接口浪涌靜電保護方案圖
東沃USB PD快充接口浪涌靜電保護方案說明

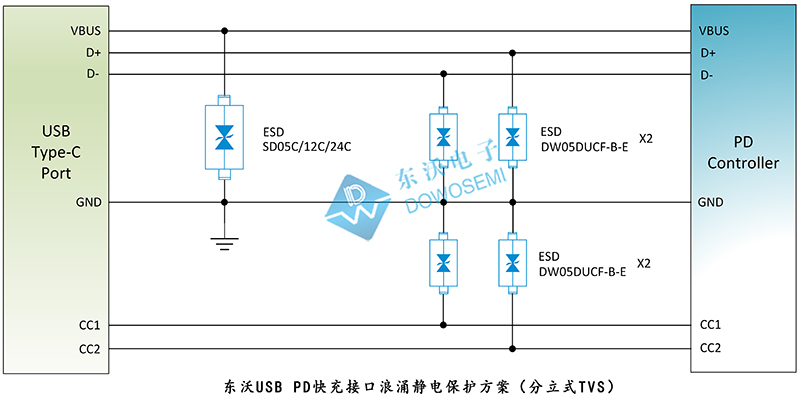

從東沃USB PD快充接口浪涌靜電保護方案圖一,電源供電口東沃電子選用TVS二極管SD05、SD12C、SD24C做防護,具體根據充電電壓大小來選擇。SD05C、SD12C、SD24C工作電壓為5V、12V、24V,具有低鉗位、低漏電流的特點,適合大浪涌保護;SOD-323封裝,減小USB PD接口安裝空間;符合IEC 61000-4-2(靜電)±30kV(空氣)和±30kV(接觸)標準。在D+/D-數據接口和快充協議檢測CC1/2接口靜電防護中,東沃電子推薦選用TVS二極管DW05DUCF-B-E,工作電壓5V、峰值脈沖電流3A、DFN1006-2L封裝;結電容低至0.5pF,保證高速數據信號的傳輸;符合IEC 61000-4-2(靜電)±15kV(空氣)和 ±10kV(接觸)標準。

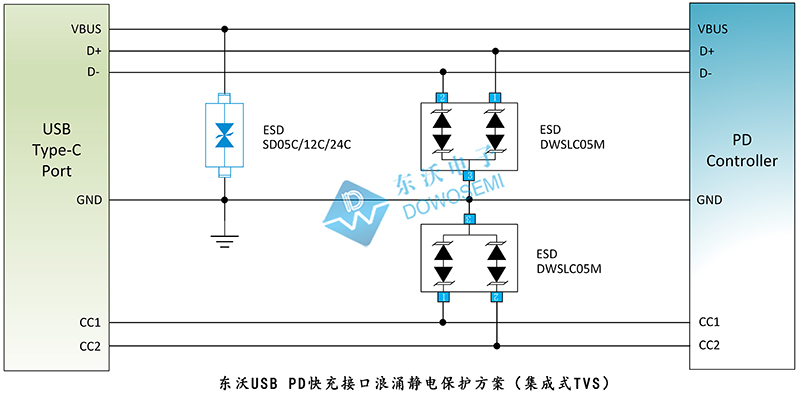

從東沃USB PD快充接口浪涌靜電保護方案圖二,電源供電口防護和浪涌保護器件選型跟方案一一樣。不同的是,在D+/D-數據接口和快充協議檢測CC1/2接口防護中,東沃電子技術推薦選用集成式雙向TVS二極管DWSLC05M,工作電壓5V、峰值脈沖電流3.5A、漏電流0.1uA、SOT-23封裝;結電容低至3.5pF,保證信號的完整性;符合IEC 61000-4-2(靜電)±20kV(空氣)和 ±20kV(接觸)標準。
東沃USB PD快充接口浪涌靜電保護器件參數

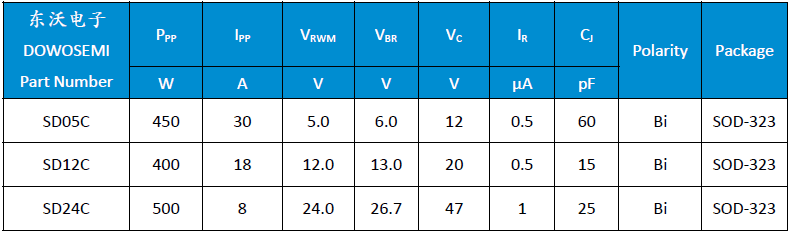

1)東沃TVS二極管SD05C/SD12C/SD24C參數
查看東沃電子“ESD-SD05C/SD12C/SD24C Datasheet”規格書可知:

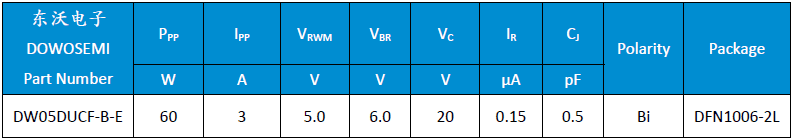

2)東沃TVS二極管DW05DUCF-B-E參數
查看東沃電子“ESD-DW05DUCF-B-E Datasheet”規格書可知:
3)東沃TVS二極管DWSLC05M參數
查看東沃電子“ESD-DWSLC05M Datasheet”規格書可知:
以上是東沃USB PD快充接口浪涌靜電保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS二極管SD05C、SD12C、SD24C、DW05DUCF-B-E、DWSLC05M,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
