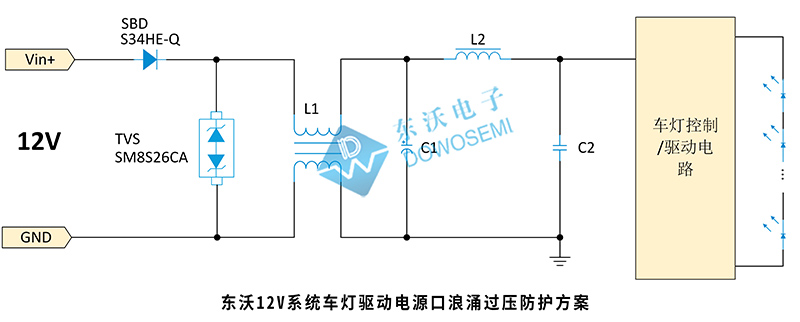

12V系統車燈驅動電源口浪涌過壓防護方案圖

12V系統車燈驅動電源口浪涌過壓防護方案詳解

從圖中可知，方案針對車燈驅動電路電源輸入口的浪涌過壓保護。在車載12V系統中，電源線上面的瞬態浪涌主要來源于拋負載。在12V系統車燈驅動電源輸入端，東沃電子技術選用S34HE-Q肖特基二極管用于防反接防護，車燈專用，散熱性好。緊接著，并聯了一顆雙向TVS瞬態抑制二極管SM8S26CA用于拋負載防護，可通過ISO 7637-2 5a（Us=87V、Td=400ms、Ri=0.8Ω）測試等級。

12V系統車燈驅動電源口浪涌過壓防護器件參數

1）肖特基二極管S34HE-Q參數

東沃S34HE-Q是一顆穩定高可靠性肖特基二極管，通過AEC-Q101認證，汽車級品質，具體參數詳情，查看東沃“SBD-S32HE-Q~S320HE-Q (SOD-123HE) Datasheet”產品手冊可知：

√ 最大可重復峰值反向電壓：40V
√ 最大正向平均整流電流：3A
√ 正向不重復浪涌電流：65A
√ 最大正向電壓：0.55V
√ 最大反向電流：0.5mA
√ 典型熱阻：70°C/W
√ 封裝形式：SOD-123HE

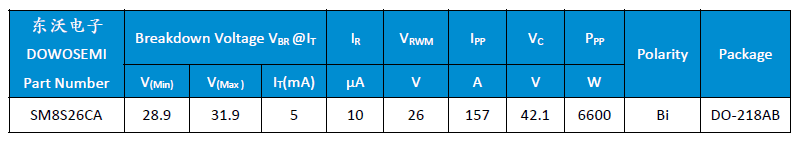

2）TVS二極管SM8S26CA參數

東沃SM8S26CA是一顆非常成熟的TVS保護器件，通過AEC-Q101認證，穩定高可靠，汽車級品質，具體參數詳情，查看東沃“TVS-SM8S Series Datasheet”產品手冊可知：

√ 工作峰值反向電壓：26V
√ 最小擊穿電壓：28.9V
√ 最大擊穿電壓：31.9V
√ 鉗位電壓：42.1V
√ 峰值脈沖電流：157A
√ 漏電流：10uA
√ 峰值脈沖功率：6600W
√ 封裝形式：DO-218AB

以上是東沃12V系統車燈驅動電源口浪涌過壓防護方案詳細介紹，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的汽車級肖特基二極管S34HE-Q和汽車級TVS二極管SM8S26CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
