如何保護一個敏感的電子設備免受浪涌、高電壓和ESD靜電的威脅和損壞，這就需要用到TVS二極管、ESD靜電保護二極管、壓敏電阻、陶瓷氣體放電管、自恢復保險絲、半導體放電管等電路保護器件。面對電路中的瞬態干擾電壓，最有效的辦法就是借助TVS管或ESD等保護器件將其鉗制在一個安全水平上。

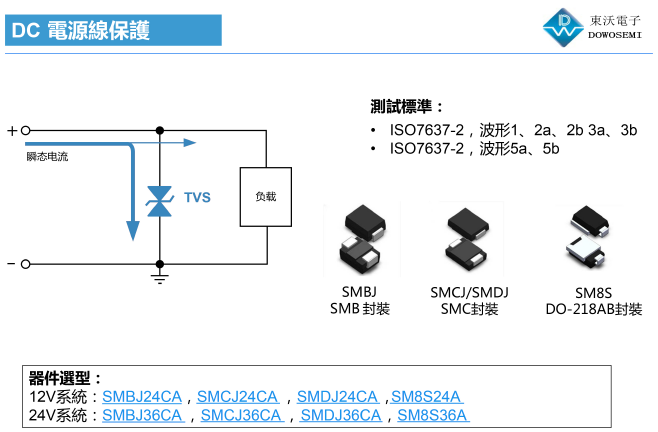

接下來，電路保護器件廠家東沃電子為大家分享的是汽車電源線上DC12V系統和DC24V系統保護方案圖：

DC12V系統和DC24V系統測試標準：
ISO7637-2 波形1、2a、2b、3a、3b、5a、5b，其中波形5a是最難通過的測試標準。

器件選型：
1）DC12V系統：SMBJ24CA、SMCJ24CA、SMDJ24CA、SM8S24A；
2）DC24V系統：SMBJ36CA、SMCJ36CA、SMDJ36CA、SM8S36A；

從方案中可以看出用到的電路保護器件都是TVS二極管，助力DC電源線通過ISO7637-2測試。SMBJ24CA和SMBJ36CA屬于SMBJ系列TVS二極管，峰值脈沖功率600W，DO-214AA（SMB）封裝；SMCJ24CA和SMCJ36CA屬于SMCJ系列TVS二極管，峰值脈沖功率1500W，DO-214AB（SMC）封裝；SM8S24A和SM8S36A屬于SM8S系列TVS二極管，峰值脈沖功率6600W，DO-218AB封裝。有關器件的具體參數、規格書和應用，可向東沃客服人員索取。欲想了解更多有關汽車DC 12V/DC 24V系統電源線保護，歡迎與東沃溝通交流：136 7581 6901（微信同號）朱工！
