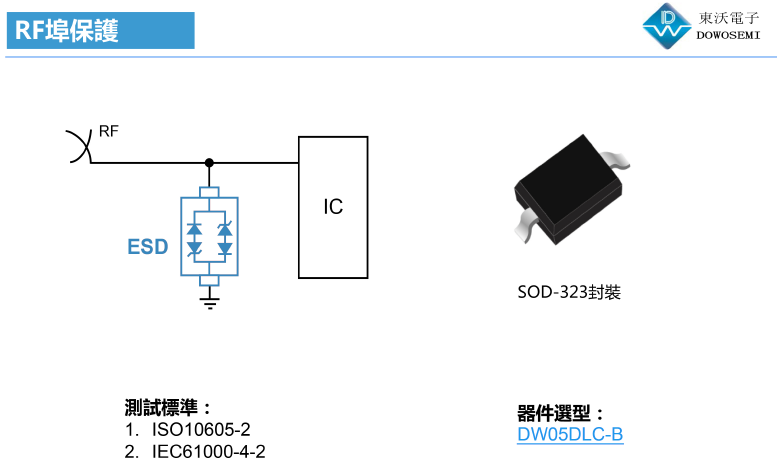

RF射頻天線發出的通信信號，其在工作時的無線電頻率通常為2.45 GHz，量值小于1.0 Vp-p。 由于這些信號具有高頻屬性，存在ESD電氣危害，為此，在方案設計過程中，必須考慮電路保護抑制器的電容，避免信號衰減。接下來東沃電子工程師為大家分享：RF射頻天線ESD靜電保護方案圖：

RF射頻天線ESD靜電保護方案用于滿足RF射頻天線的靜電保護，根RF射頻天線所處的環境來選擇合適電路保護器件——TVS二極管陣列。從RF射頻天線ESD靜電保護方案圖中看出，電路保護中選用了一顆ESD靜電保護二極管：DW05DLC-B，SOD-323封裝。東沃RF射頻天線ESD靜電保護方案滿足ISO10605-2和IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。有關RF射頻天線ESD靜電防護方案和DW05DLC-B參數特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
