以太網端口浪涌保護方案
發表日期：2020-06-17來源：www.pjqrj.com瀏覽：1683

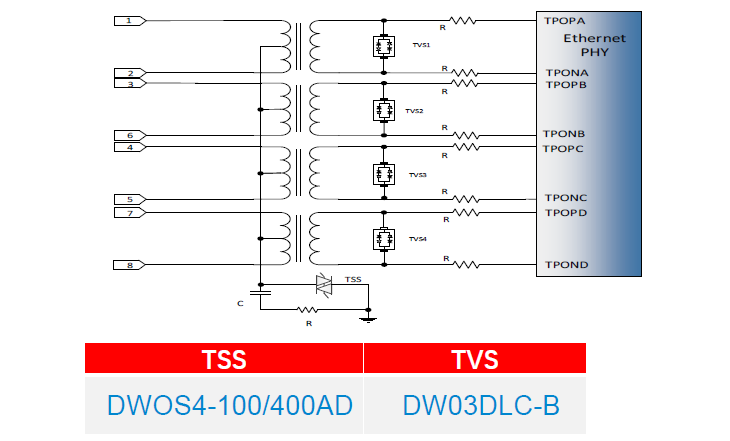

東沃電子技術設計的以太網端口浪涌保護方案圖，如下：
從以太網端口浪涌保護方案圖中可以看出，電路保護器件選用的是東沃自主研發、生產的TVS二極管陣列DW03DLC-B和半導體放電管DWOS4-100/400AD。該以太網端口保護方案浪涌能力：DM 2KV CM 6KV Per ITU K.21 10/700μs 40Ω。當然，還有其他的可行性以太網端口浪涌保護方案，可根據客戶的需求量身設計并個性化定制電路保護器件！
更多有關以太網端口浪涌保護方案、電路保護器件參數、特性、規格書及應用，歡迎與東沃電子技術溝通交流：136 7581 6901（微信同號）朱工！
